ISOMETRIA

ISOMETRIA

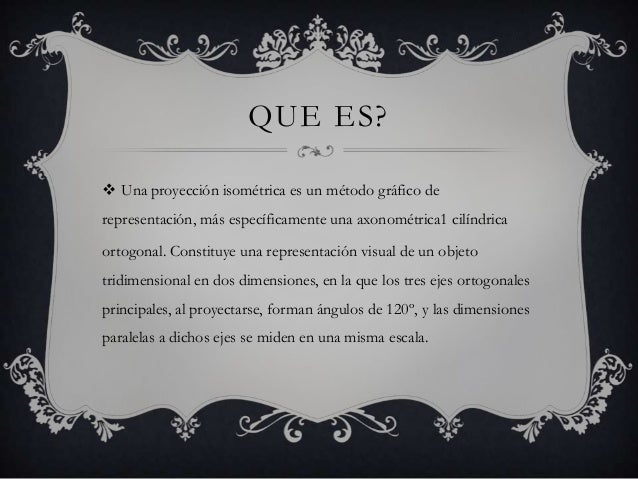

La isometría determina una dirección de visualización en la que la proyección de los ejes coordenados x, y, z conforman el mismo ángulo, es decir, 120º entre sí. Los objetos se muestran con una rotación del punto de vista de 45º en las tres direcciones principales (x, y, z).

SISTEMA EUROPEO Y AMERICANO

 Como ya sabemos las 3 vistas de un objeto son el alzado, la planta y el perfil. Pero resulta que hay 2 sistemas diferentes de representar estas vistas, el europeo y el americano. Veamos las diferencias.

   Lo primero, se denomina las vistas principales de un objeto, a las proyecciones ortogonales (perpendiculares) del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.

   Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto.





   Para la disposición de las diferentes vistas sobre el papel, se pueden utilizar dos variantes de proyección ortogonal de la misma importancia:

   - El método de proyección del primer diedro, también denominado Europeo (antiguamente, método E)

   - El método de proyección del tercer diedro, también denominado Americano (antiguamente, método A)

   En ambos métodos, el objeto se supone dispuesto dentro de un cubo, sobre cuyas seis caras, se realizarán las correspondientes proyecciones ortogonales del mismo.

   La diferencia estriba en que, mientras en el sistema Europeo, el objeto se encuentra entre el observador y el plano de proyección, en el sistema Americano, es el plano de proyección el que se encuentra entre el observador y el objeto. Veamos las diferencias.

   SISTEMA EUROPEO Y AMERICANO DE VISTAS

   SISTEMA EUROPEO DE VISTAS

   El objeto se encuentra entre el observador y el plano de proyección (fíjate en el OJO en la imagen):



   SISTEMA AMERICANO

   Es el plano de proyección el que se encuentra entre el observador y el objeto (fíjate en el OJO en la imagen):



   Una vez realizadas las seis proyecciones ortogonales sobre las caras del cubo, y manteniendo fija, la cara de la proyección del alzado (A), se procede a obtener el desarrollo del cubo, que como puede apreciarse en las figuras, es diferente según el sistema utilizado.

   SISTEMA EUROPEO



   SISTEMA AMERICANO


   El desarrollo del cubo de proyección, nos proporciona sobre un único plano de dibujo, las seis vistas principales de un objeto, en sus posiciones relativas.

   Con el objeto de identificar, en que sistema se ha representado el objeto, se debe añadir el símbolo que se puede apreciar en las figuras, y que representa el alzado y vista lateral izquierda, de un cono truncado, en cada uno de los sistemas.



   Como se puede observar en las figuras anteriores, existe una correspondencia obligada entre las diferentes vistas. Así estarán relacionadas:

          a) El alzado, la planta, la vista inferior y la vista posterior, coincidiendo en anchuras.

          b) El alzado, la vista lateral derecha, la vista lateral izquierda y la vista posterior, coincidiendo en alturas.

          c) La planta, la vista lateral izquierda, la vista lateral derecha y la vista inferior, coincidiendo en profundidad.

   Habitualmente con tan solo tres vistas, el alzado, la planta y una vista lateral, queda perfectamente definida una pieza.

   Teniendo en cuenta las correspondencias anteriores, implicarían que dadas dos cualquiera de las vistas, se podría obtener la tercera, como puede apreciarse en la figura:



   También, de todo lo anterior, se deduce que las diferentes vistas no pueden situarse de forma arbitraria. Aunque las vistas aisladamente sean correctas, si no están correctamente situadas, no definirán la pieza.



   Por último aqui tienes un video para explicarte las vistas y ejercicios resueltos:

ESCALA

Esta problemática la resuelve la ESCALA, aplicando la ampliación o reducción necesarias en cada caso para que los objetos queden claramente representados en el plano del dibujo

letra tecnica :     La letra tecnica es parte integral de un dibujo ya que explica algunos aspectos, señala dimensiones y forma parte de una presentación. Por eso una letra técnica mal realizada, rebaja la calidad del trabajo en general.

La utilidad de la letra técnica indicar por escrito toda la información necesaria de un Dibujo y el nombre es porque el tipo de letras y números deben trazarse de acuerdo con las técnicas.

ESTILOS DE LETRAS

ASPECTOS IMPORTANTES EN LA LETRA TÉCNICA.

1. Conocer sus formas y proporciones correcta.

2. Orden y sentido de los trazos.

3. Uniformidad (altura, inclinación, intensidad y peso de las líneas, espaciamiento entre letras y palabras, apariencia.)

4. La práctica persistente.

HISTORIA DE LA LETRA TÉCNICA.

Siglo XIX, desarrollo industrial y del Dibujo Técnico.

Necesidad de una letra sencilla, legible.

Alfabeto de letras mayúsculas y minúsculas inclinadas y rectas.

Estilo gótico con trazos sistemáticos.

ESTANDARIZACIÓN DE LAS LETRAS (DIN) (ASA)

American Standards Association (ASA, 1935) Estandariza.

Comité de normas Alemanas (DIN, 1916)

ESCRITURA NORMALIZADA DIN 16 Y DIN 17

Las normas para la DIN 16 y DIN 17 fueron revisadas y reformadas por la DIN en 1968 y se creó la norma DIN 6775, serie 1, que concuerda con la ISO del número 398/1. La razón fundamental fue el microfilmado.

La antigua DIN 16 y DIN 17 y la nueva norma 6775 se diferencian en cuanto al valor de la medida nominal h. En aquellas, las relación de la altura nominal era de 7/7; en la nueva, la relación de la altura nominal es de 10/10.

No se permite utilizar ambos estilos en un mismo dibujo y el subrayarlas.

TECNICA DE LETRA TECNICA A MANO ALZADA

La técnica a mano alzada permite al delineante el trazo de líneas verticales, horizontales e inclinadas solo con el equipo de trazar y el papel. Esta técnica es el principal antecedente para la realización de los ejercicios de la letra normalizada que se utiliza.

Para el trazo a mano libre, el lápiz o rapidografo debe de tomarse con libertad, para ello no debe tomarse cerca de la punta, sino un poco más arriba (3 cm. Aprox.). La distancia entre los ojos y la pluma debe ser de unos 30 cm. La luz debe entrar por la izquierda (derecha). Se rotula mejor sentado que dé pie. El cuerpo de frete a la escritura. Respiración lenta y rítmica. Descansos después de 30 minutos.

El lápiz debe tener punta cónica de dureza 2B o HB. Limpiarlo periódicamente

LETRA TECNICA A LÁPIZ.

Cuando se trabaja a lápiz se deben procurar trazos oscuros y nítidos, un trazo suave producirá letras grises e imprecisas. El orden de los trazos y las dimensiones de las letras deben aprenderse practicando inicialmente con el lápiz antes de ensayar con tinta.

La mina debe afilarse de forma que se obtenga una larga punta cónica. La presión del lápiz sobre el papel debe ser lo más uniforme posible y es conveniente acostumbrarse a hacer rodar el lápiz entre los dedos cada tres o cuatro trazos, para conseguir una mayor uniformidad. El lápiz debe sostenerse en la mano con la fuerza mínima necesaria para controlar los trazos.
